ZT25-CUF-A型油田用自控压力式旋流气浮除油装置

一、技术简介：

自控压力式旋流气浮除油装置，其特征是装置内部设有压力调节结构，出水压力可调节，在密闭加压的条件下将旋流离心、气浮分离、气驱液位控制技术融为一体设计一种全新的除油装置。装置整体占地面积小、处理效率高。由于出水压力可调，该装置可直连后续精密过滤流程（如：滤料过滤器等），不需要额外配套增压泵等辅助设备。设备运行过程中无化学药剂的引入，对原水体水质无污染。且设备处理效果好、处理速度快，可连续处理，可广泛应用于机械加工、油田等工矿业废水处理。

二、关键部件原理：

⑴、主体罐工作原理：CUF主体罐主要以弱离心力旋流和微细气泡气浮两个单元技术为基础。高效旋流气浮一体化设备采用立式压力容器结构，采出水经过气液混合泵加压溶气后，切向进入由设备外壁和中心内筒构成的环形间隙内，在螺旋导片的作用下产生一定强度的旋流；同时溶于采出水中的气体以微气泡形式释放，完成初次气浮旋流处理过程。底部出水部分回流，经另一台气液混合泵加压溶气后，由位于容器下部的均匀布水器释放大量微细气泡，初步净化后的污水自上而下流动完成二次气浮过程。油从顶部排油口排出，气体则通过循环管路回用或由放空阀排出。

⑵、溶气系统工作原理：经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气使用，剩余清水通过溢流口流出。气浮池水面上的浮渣积聚到一定厚度以后，由浮渣排出口池后排出。

⑶、装置在线数据远程传输及监控系统系统可以实现以下功能：

现场各项运行参数（压力、液位、流量等）实时同步及远程数据传输。现场运行参数除在控制柜本地显示外，通过在线数据远程传输及监控系统实现参数的远程输送功能将各项在线参数传送至中央监控室，使监控人员在不进入生产现场的情况下实现对设备现场运行数据的掌握。

采用既能本地显示，又能有采集信号输出的二次仪表，同时增加各种传感器，收集专用装置的各种工作状态，输入到数据处理单元PLC，进行相关数据分析。

三、技术参数：

1.额定处理量：25 m³/h

2.进水含油：≤500 mg/L

3.设计压力：0.6 MPa

4.实际工作压力：≤0.35 MPa

5.接入气瓶压力：0.5 MPa

6.设计保护压力：0.75 MPa

7.分流比：20%

8.分流流量： 5 m³/h

9.溶气比：1%-3%

10.溶气量：25 L/min

11.气压力：0.4

12.**分离油量：10 L/h

13.**油层高度：100 mm

14.**油层容积：185 L

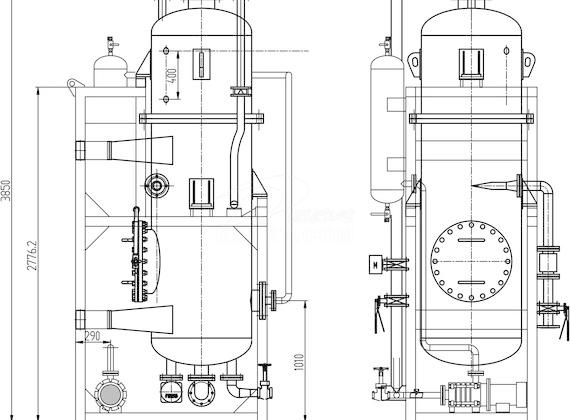

15、占地面积（外形尺寸）：长1.7米 × 宽1.6米 × 高3.85米

四、文件清单：

随车技术文件（标配）
