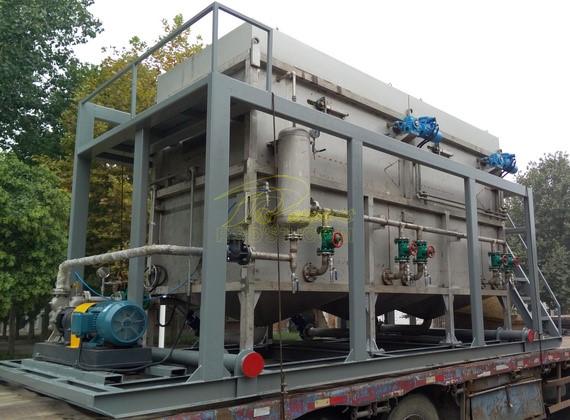

撬装10m³/h溶气泵式气浮机

一、技术简介：

溶气泵式气浮机单元组成：主要由溶气泵、管道混合器、浅池装置、刮油装置、储液罐及管路等组成。

单元功能及要求：

溶气泵将空气与清水混合形成气浮混合液送至管道混合器；

混合器将添加的药剂【如浮选剂等】与污水混合；

浅池装对污水中的OIL和SS进行浮选分离处理；

刮油装置收集污油及浮渣，储液罐存储处理后的污水及浮渣；

配套的外接接口或接头为尼龙接头；

设备为橇装式结构，设顶部和底部吊装点。

二、技术参数：

溶气泵式气浮机总体参数

1、溶气泵

气浮回流水量，m3/h： 2.5

吸气量，m3/h： 0.5

吸气负压压力，kg/cm2：-0.1kg/cm2～+0.3 kg/cm2   （容气泵配套推荐）

容器泵出口压力，kgf/cm2：3.5～4

溶气泵选型:32SP

配套电机功率，kW：7.5

配套电机防爆结构/防护等级：EXdⅡBT4/IP54

2、管道混合器

工作压力，MPa：0.6

处理流量，m3/h：15

集成数量，个：3

主体材质：S30408

3、浅池装置

结构形式：平流式、组合式

处理流量，m3/h：10

浅池装置有效池宽,   m: 1.2

浅池装置总长，m: 1.93

气浮仓数量，个：2

主体材质：S30408

4、储液罐

**容积，m3：1，

5、其他

设有进液口、出液口、排污口、取样口、液位计、安全扶梯及护栏等。

罐体碳钢防腐处理。

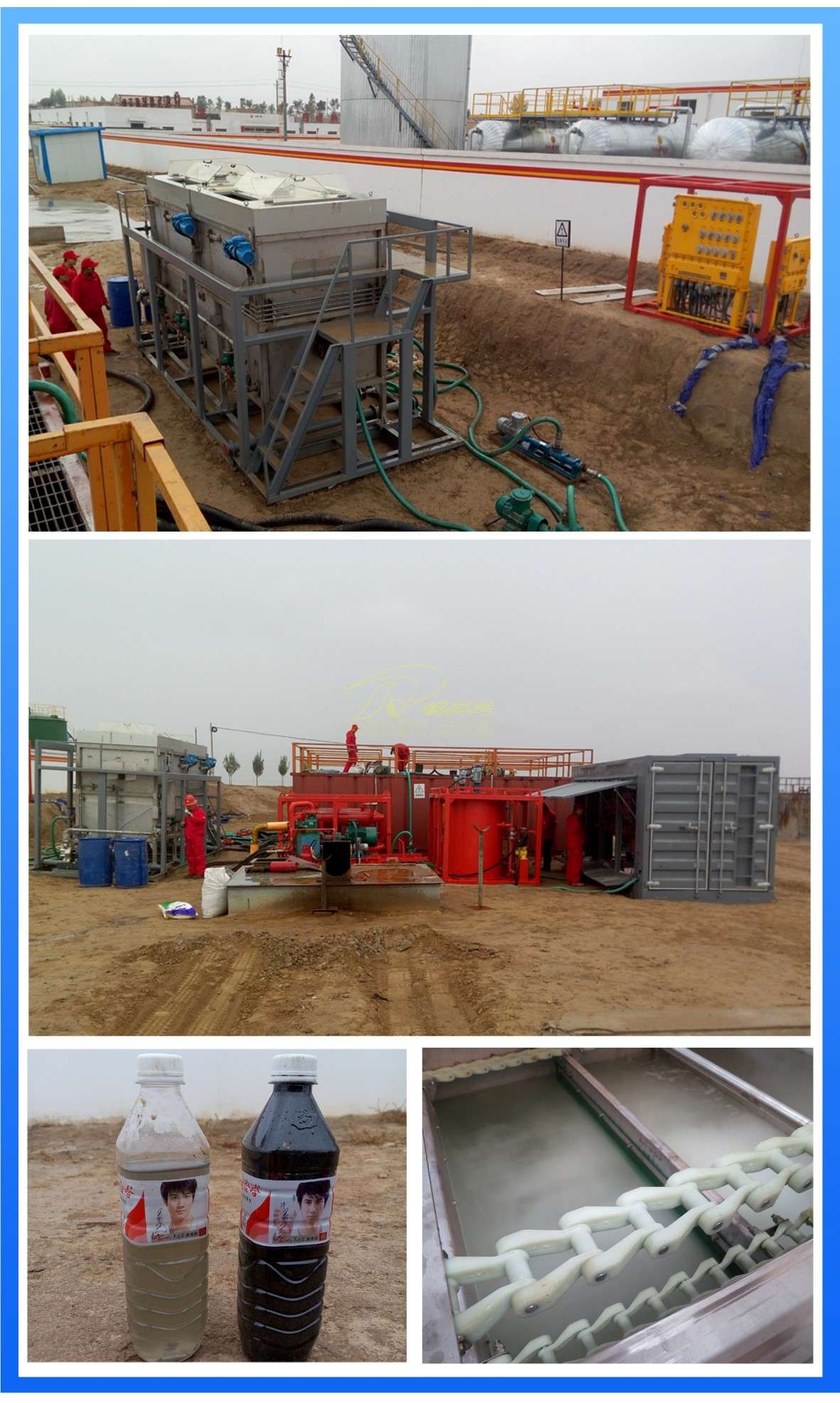

设备现场
