页岩气压裂返排液循环利用处理设备

一、技术简介：

针对页岩气大型体积压裂作业返排液数量多、污染物总量多和回用配液有害成分难去除的环保技术难题，研究形成了页岩气压裂返排液循环利用配液处理技术。技术核心点如下：

1、压裂返排液处理核心材料

2、压裂返排液循环利用配液处理工艺

3、压裂返排液模块撬装式处理装置

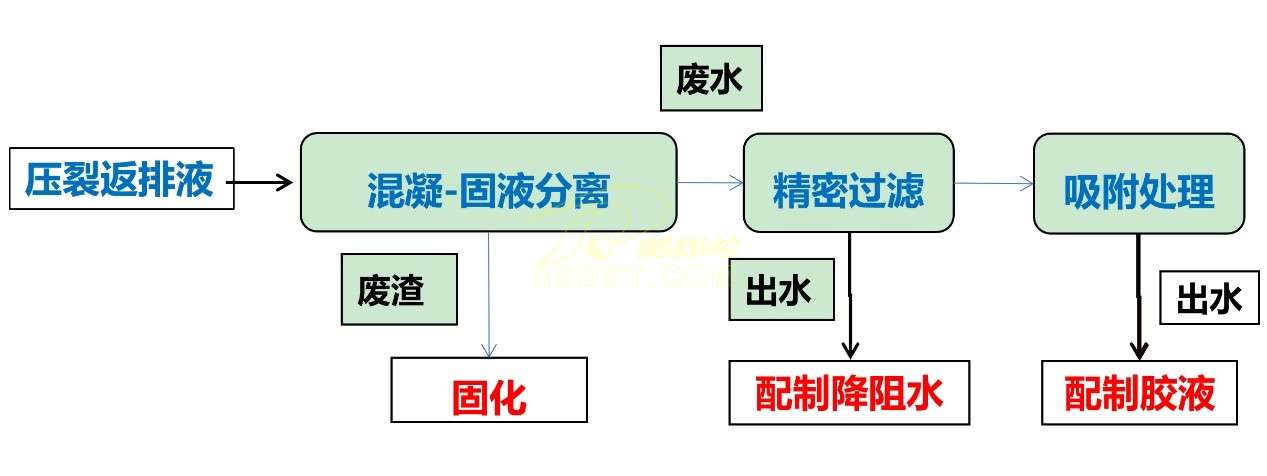

二、工艺流程：

三、特点：

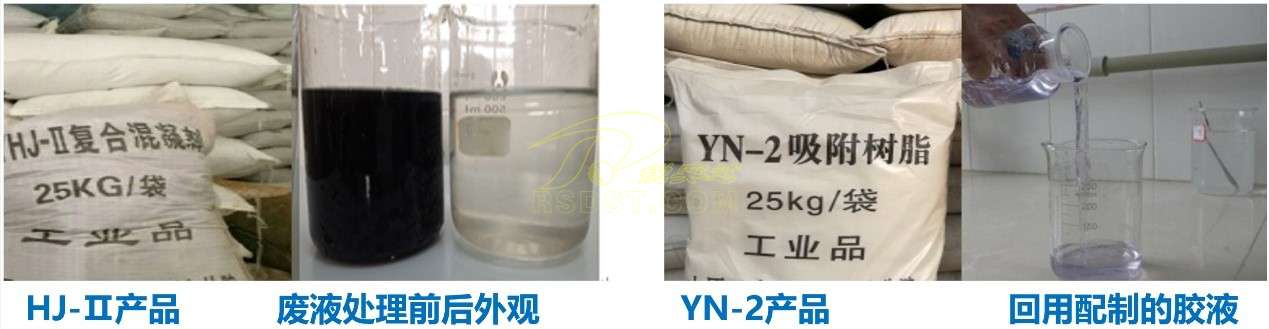

1、专用药剂功能强、用量少：

混凝剂HJ-Ⅱ

• 用量少、反应速度快

• 悬浮物和钙镁离子等去除率＞90%

• 适应性强、处理效果稳定

吸附树脂YN-2

• 亲和力强，比表面积大

• YN-2树脂再生率＞98%

• 硼离子去除率＞93%

2、回用配制压裂液，有效降低了压裂作业配液成本：

用于配制降阻水压裂液

• 降阻剂减少20%；复合防膨剂减少50% ；复合增效剂减少30%

用于配制线性胶和胍胶类压裂液

• 稠化剂减少20%；破胶剂减少25%。

降阻水达到《页岩气压裂用降阻水技术条件》（Q/SH0619-2014）、线性胶和胍胶压裂液达到《压裂液通用技术条件》（SY/T6376-2008）要求。

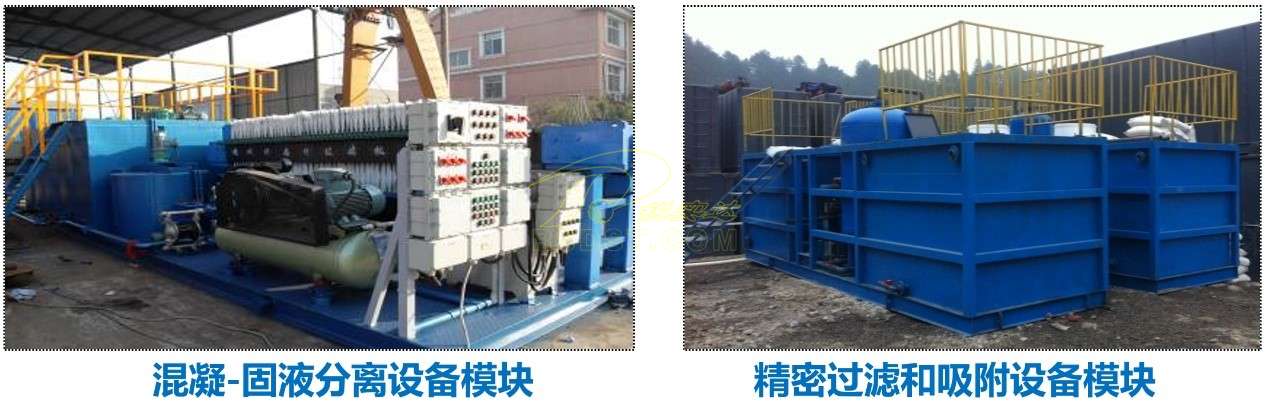

3、集成的模块撬装式处理装置：

装置模块化撬装设计、易搬迁，可根据现场配液要求灵活组合

• 包括混凝/固液分离、精密过滤、吸附分离三个系统

• 占地面积60-90㎡、动力负荷60-80kW、处理量＞15m³/h

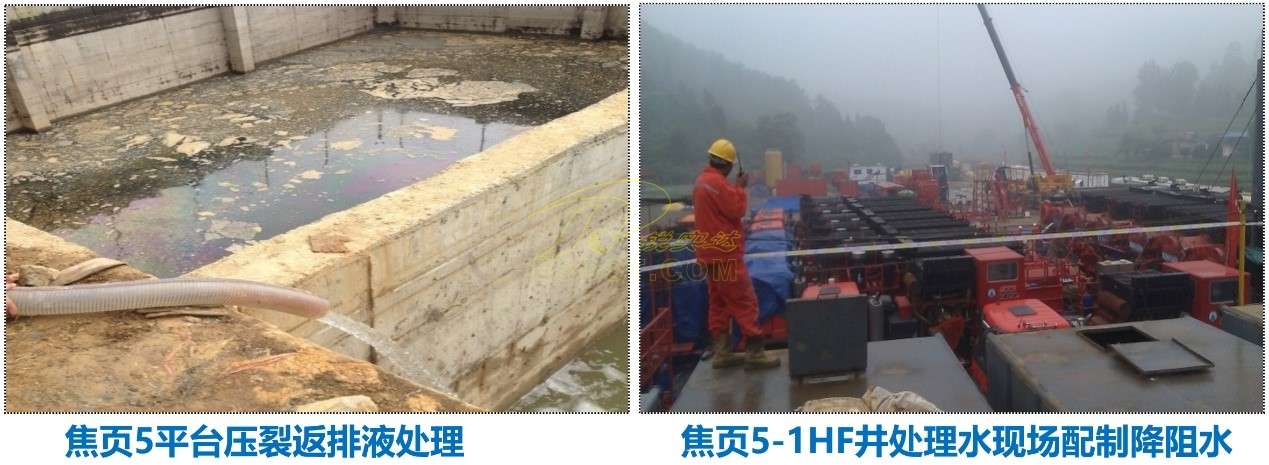

先后在中石化和中石油页岩气勘探开发区块进行了应用。累计处理压裂返排液30万余方，循环利用率＞95%，节约了淡水资源，实现了节能减排，有力推动了页岩气绿色勘探开发。
